吊中板用起重电磁铁 |
产品简介
---------------------------------

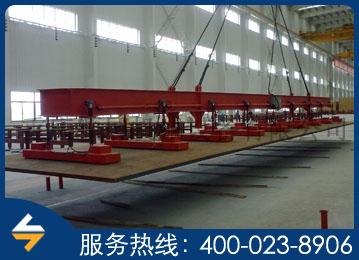

本系列产品是专为吊运中厚钢板而设计的。吊运作业安全准确迅速。考虑到长钢板吊运可能出现弯曲变形而影响安全搬运，所以在吊运长尺寸钢板时，请使用多台电磁铁联用。对于中厚板（6mm-32mm）电磁铁的间距多取3-4米，两端外伸部分的长度可取间距的二分之一。根据吊运张数的不同，又分为350型和400型两类。350型适合于中厚板长、造船厂、机械制造厂，采用调磁控制方式，能起吊一张或一定张数钢板。400型适用于一次搬运尽量多的张数，可根据用户要求另行设计制造吊运700℃一下钢板用高温型产品。
350常温型（额定电压DC-220，通电持续率TD-60%）主要技术参数：
保证搬运张数举例
350常温型（额定电压DC-220，通电持续率TD-60%）主要技术参数：
| 型号 modle | MW84-9030T/1 | MW84-10535T/1 | MW84-14035T/1 | MW84-17535T/1 | MW84-21035T/1 | MW84-24535/1 | |
| 外形尺寸outline dimensions(mm) | A | 900 | 1050 | 1400 | 1750 | 2100 | 2450 |
| B | 300 | 350 | 350 | 350 | 350 | 350 | |
| C | 900 | 960 | 940 | 940 | 920 | 980 | |
| D | 350 | 400 | 500 | 700 | 800 | 900 | |
| E | 110 | 110 | 110 | 110 | 110 | 110 | |
| F | 180 | 180 | 180 | 180 | 180 | 180 | |
| G | 32 | 32 | 35 | 32 | 32 | 32 | |
| 质量Mass(kg) | 185 | 330 | 430 | 510 | 600 | 720 | |
| 冷态功率 Cold_state power (kw) | 0.41 | 0.9 | 1.2 | 1.5 | 1.8 | 2.5 | |
保证搬运张数举例
|
钢板 宽度 Steel plate width |
1500（mm） | 2500(mm) | 4000(mm) | |||||||||||||
| 型号 |
MW84-10535 T/1 |
MW84-14035 T/1 |
MW84-17535 T/1 |
MW84-21035 T/1 |
MW84-24535 T/1 |
MW84-10535 T/1 |
MW84-14535 T/1 |
MW84-17535 T/1 |
MW84-21035 T/1 |
MW84-24535 T/1 |
MW84-10535 T/1 |
MW84-1435 T/1 |
MW84-17535 T/1 |
MW84-21035 T/1 |
MW84-24535 T/1 |
|
|
钢板 厚度（mm） Plate thickness |
6 | 4 | 4 | 4 | 4 | 4 | 1 | 3 | 4 | 4 | 4 | 2 | ||||
| 8 | 3 | 4 | 4 | 4 | 4 | 1 | 2 | 3 | 3 | 3 | 1 | 2 | ||||
| 10 | 3 | 3 | 3 | 3 | 3 | 1 | 2 | 3 | 3 | 3 | 1 | 2 | 2 | |||
| 12 | 3 | 3 | 3 | 3 | 3 | 1 | 2 | 3 | 3 | 3 | 1 | 2 | 2 | |||
| 16 | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 2 | |
| 20 | 2 | 2 | 2 | 2 | 2 | 1 | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | 2 | |
| 32 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 型号Model |
常温型(100℃以下) normal temperature type (below 100℃) |
高温型（700℃以下） high temperature type (below 100℃) |
|||||||
| MW84-12040L/1 | MW84-16040L/1 | MW84-20040L/1 | MW84-24040L/1 | MW84-13042L/2 | MW84-17042L/2 | MW84-21042L/2 | MW84-25042L/2 | ||
| 外形尺寸 | A | 1200 | 1600 | 2000 | 2400 | 1260 | 1680 | 2100 | 2520 |
|
overall dimensions (mm) |
B | 400 | 420 | ||||||
| C | 1020 | 1000 | 970 | 890 | 1040 | 1050 | 1000 | 990 | |
| D | 400 | 700 | 800 | 700 | 500 | 700 | 800 | 900 | |
| E | 110 | ||||||||
| F | 180 | ||||||||
| G | 32 | ||||||||
| 质量 Mass(kg) | 550 | 690 | 840 | 910 | 650 | 850 | 1050 | 1250 | |
|
冷态功率（KW） ld-statc power |
3 | 3.2 | 5 | 6 | 2.4 | 3.7 | 4 | 4.8 | |
保证搬运张数举例
|
钢板宽度 width of steel plate |
1500(mm) | 2500mm) | 4000(mm) | ||||||||||
| 型号Models | MW84-12040L/1 | MW84-16040L/1 | MW84-20040L/1 | MW84-24040L/1 | MW84-12040L/1 | MW84-16040L/1 | MW84-20640L/1 | MW84-24040L/1 | MW84-12040L/1 | MW84-16040L/1 |
MW84-20040 L/1 |
MW84-24040 L/1 |
|
|
钢板厚度Thickness of steel plate (mm) |
6 | 6 | 7 | 7 | 7 | 3 | 6 | 6 | 7 | 3 | |||
| 8 | 5 | 5 | 5 | 5 | 3 | 4 | 5 | 5 | 2 | 3 | |||
| 10 | 4 | 5 | 5 | 5 | 3 | 4 | 4 | 5 | 1 | 3 | 3 | ||
| 12 | 4 | 5 | 5 | 5 | 2 | 4 | 4 | 4 | 2 | 3 | 3 | ||
| 16 | 3 | 3 | 3 | 3 | 2 | 3 | 3 | 3 | 1 | 2 | 2 | 3 | |
| 20 | 3 | 3 | 3 | 3 | 2 | 2 | 3 | 3 | 1 | 2 | 2 | 2 | |
| 32 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
