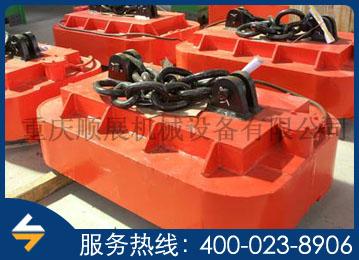

吊钢带圈用电磁铁 |
产品简介
---------------------------------
本系列产品主要用于冷轧和热轧板厂吊装各类钢卷，分为立卷吊运型、卧卷吊运型和立卧通用型三种结构型式。电磁铁分为常温型和高温型，高温型电磁铁可在钢卷表面温度≤650℃时稳定工作，可吸吊立卷或卧卷。采用此类电磁铁吊装钢卷时，不影响相邻钢卷和设备，不损伤钢卷，能显著提高工效。
立卷吊运型——电磁铁吸附钢卷端面。当立卷端面不平整且高低差≤80mm时，电磁铁采用活动磁极结构，活动磁极能很好地与立卷端面接触，确保电磁铁吊运能力。
卧卷吊运型——电磁铁吸附钢卷的弧形侧面。电磁铁能将钢卷紧密的堆码在一起，提高场地利用率。立卧通用型——电磁铁能吸吊立卷，也能吸吊卧卷。电磁铁磁极结构能适应立卷端面，又能适应卧卷的弧形侧面。确保立卷、卧卷的安全吊运。
M16系列
|
吊运方式 lifting&transporring pattern |
垂直吊运 Vertical lifting&transporting |
水平吊运 Horizomtal lifting & transporting type |
|||||
| 型号Model | MW16-190190L/2 | MW16-220100L/2 | MW16-250135L/2 | MW16-13095L/2 | MW16-14090L/2 | MW16-160150L/2 | |
|
外形尺寸 overall dimensions (mm) |
A | 1920 | 2230 | 2500 | 1320 | 1450 | 1600 |
| B | 900 | 1050 | 1350 | 970 | 950 | 1490 | |
| C | 1500 | 1800 | 2500 | 1500 | 1740 | 2340 | |
| D | 250 | 250 | 500 | 250 | 310 | 500 | |
| E | 170 | 170 | 230 | 175 | 230 | 230 | |
| F | 85 | 85 | 115 | 50 | 50 | 115 | |
| 质量 Mass(kg) | 4400 | 6600 | 10000 | 3000 | 3800 | 7500 | |
| 冷态功率 （KW） Cold-statc power | 15.4 | 15 | 20 | 12.4 | 13 | 20 | |
|
钢带卷 Steel strip coils |
重量 Weight(t) |
16 | 21 | 32 | 17 | 23 | 32 |
|
外径 Ouside diameter (mm) |
1700 | 2000 | 2160 | 1650 | 2000 | 2200 | |
|
宽度 Width(mm) |
1220 | 1320 | 1900 | 1320 | 1530 | 1900 | |
高温型MW36系列主要技术参数
| 型号Model | MW36-265L/2 | MW36-280L/2 | MW36-285L/2 | MW36-300L/2 | MW36-315L/2 | MW36-360L/2 | MW36-480L/2 | ||
|
外形尺寸 overall dimensions (mm) |
A | 2650 | 2770 | 2850 | 3020 | 3180 | 3600 | 4800 | |
| B | 1910 | 2310 | 2130 | 2400 | 1700 | 1900 | 3000 | ||
| C | 500 | 700 | 700 | 700 | 500 | 500 | 800 | ||
| D | 230 | 260 | 260 | 250 | 220 | 230 | 300 | ||
| E | 115 | 150 | 150 | 110*2 | 90 | 115 | 180 | ||
| 质量 Mass(kg) | 10600 | 14000 | 15000 | 16000 | 16800 | 18800 | 35000 | ||
| 冷态功率 （KW） Cold-statc power | 32.5 | 33 | 34.7 | 33 | 33 | 42 | 52 | ||
|
钢带卷 Steel strip coils |
重量 Weight(t) |
42 | 60 | 60 | 60 | 21 | 32 | 50 | |
|
外径 Ouside diameter (mm) |
钢孔 buacbrd |
2540 | 2650 | 2750 | 2830 | ||||
|
松散 bulk |
2900 | 3355 | 4700 | ||||||
|
宽度 Width(mm) |
1900 | 2080 | 2080 | 2080 | 1600 | 1900 | 2060 | ||
