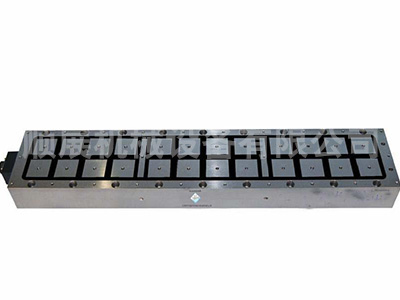

铣导轨用电永磁吸盘 |
产品简介
---------------------------------
铣导轨用电永磁吸盘采用双极性磁差原理，用短暂的脉振电流控制的永磁器件，由于采用了稀土永磁材料作主磁极，所以有巨大的磁力和长时间保持磁力的稳定性。主要有以下几个特点：
吸力强、剩磁低。
断电不失磁，使用安全。
热变形小，无移动件，故寿命长，运行可靠。
装卡方便，节约工时。
五面加工，无挡刀现象，配合导磁体亦可底面倒边倒角。
吸盘采用整体结构，具备高刚性、高稳定性。
大容量吸盘采用双元件控制线路，采用相位平衡，故高次谐波极小，不干扰其他设备。
吸合面励磁后吸力不小于15kg/cm2。
按照用途可分为：
XS61Q1型——方形极块，极芯尺寸52×52，工件厚度要求大于20mm。
XS61Q2型——方形极块，极芯尺寸76×76，工件厚度要求大于30mm。
XS61T型——条形极块，工件厚度要求大于10mm。
XS61T2型——宽极型条形极块，有导磁块，比条形吸盘有更大吸力。
XS61Q1H型——超强力电永磁吸盘，适合于排料加工或导轨加工，吸力不小于18kg/cm2。
XS65型——圆形强力电永磁吸盘，放射形磁极，适用于车床加工盘形工件。
| 型号 | 主要尺寸mm | 方极型 | 条极型 | ||
| 长L | 宽W | 高H | X61 | X61 T | |
| X61 250*400 | 250 | 400 | 75 | 极块尺寸 （70*70）+10 | 极条间距 22+10 |
| X61 250*500 | 250 | 500 | 75 | ||
| X61 250*600 | 250 | 600 | 75 | ||
| X61 300*400 | 300 | 400 | 75 | ||
| X61 300*500 | 300 | 500 | 75 | ||
| X61 300*600 | 300 | 600 | 75 | ||
| X61 300*800 | 300 | 800 | 80 | ||
| X61 300*1000 | 300 | 1000 | 80 | ||
| X61 400*400 | 400 | 400 | 75 | ||
| X61 400*500 | 400 | 500 | 75 | ||
| X61 400*600 | 400 | 600 | 75 | ||
| X61 400*800 | 400 | 800 | 80 | ||
| X61 400*1000 | 400 | 1000 | 80 | ||
| X61 500*500 | 500 | 500 | 75 | ||
| X61 500*600 | 500 | 600 | 75 | ||
| X61 500*800 | 500 | 800 | 80 | ||
| X61 500*1000 | 500 | 1000 | 80 | ||
| X61 600*1000 | 600 | 1000 | 80 | ||
| X61 600*1200 | 600 | 1200 | 75 | ||
更多型号可定做！
